Ford Mondeo: Wechsel von Glühlampen

WARNUNGEN

• Schalten Sie alle Leuchten und die Zündung aus. Das Ignorieren dieses Warnhinweises kann zu schweren Verletzungen führen.
• Glühlampen werden bei Verwendung heiß. Lassen Sie sie vor dem Ausbauen abkühlen.

Nur Glühlampen der richtigen Spezifikation verwenden. Siehe Bulb Specification Chart

Der Einbau erfolgt jeweils in umgekehrter Reihenfolge, wenn nicht anders angegeben.

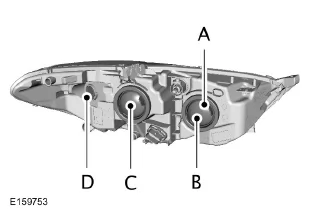

Scheinwerfer

Sie müssen die Scheinwerfereinheit entfernen, um eine Glühlampe austauschen zu können. Siehe Tabelle zur Glühlampen-Spezifikation

1. Begrenzungsleuchte vorn.
2. Fernlicht.
3. Abblendlicht.
4. Blinkleuchte vorn.

Begrenzungsleuchte vorn

1. Bauen Sie den Scheinwerfer aus.

2. Die Abdeckung ausbauen.

3. Die Glühlampenfassung gerade herausziehen.

4. Glühlampe ausbauen, indem Sie sie gerade herausziehen.

Blinkleuchten vorn

1. Bauen Sie den Scheinwerfer aus.

2. Die Lampenfassung gegen den Uhrzeigersinn drehen und entfernen.

Beachte: Die Glühlampe kann nicht von der Fassung getrennt werden.

Abblendlicht

1. Bauen Sie den Scheinwerfer aus.

2. Die Abdeckung ausbauen.

3. Die Lampenfassung gegen den Uhrzeigersinn drehen und entfernen.

4. Den Stecker abziehen.

Beachte: Die Glühlampe nicht am Lampenglas an.

Beachte: Die Glühlampe kann nicht von der Fassung getrennt werden.

Fernlicht

1. Bauen Sie den Scheinwerfer aus.

2. Die Abdeckung ausbauen.

3. Die Lampenfassung gegen den Uhrzeigersinn drehen und entfernen.

4. Den Stecker abziehen.

Beachte: Die Glühlampe nicht am Lampenglas an.

Beachte: Die Glühlampe kann nicht von der Fassung getrennt werden.

Fernlicht

1. Bauen Sie den Scheinwerfer aus.

2. Die Abdeckung ausbauen.

3. Die Lampenfassung gegen den Uhrzeigersinn drehen und entfernen.

4. Den Stecker abziehen.

Beachte: Die Glühlampe nicht am Lampenglas an.

Beachte: Die Glühlampe kann nicht von der Fassung getrennt werden.

Gasentladungsscheinwerfer

Diese Leuchten werden mit Hochspannung betrieben. Bei Defekt einen Vertragshändler aufsuchen.

LED-Leuchten

LED-Lampen können nicht gewartet werden. Bei Defekt einen Vertragshändler aufsuchen.

Die folgenden Leuchten sind LEDs:

• Brems- und Rückleuchten.
• Mittlere Zusatzbremsleuchte.
• Tagfahrlicht.
• Blinker hinten.
• Seitenblinker.

Rückwärtsfahrscheinwerfer

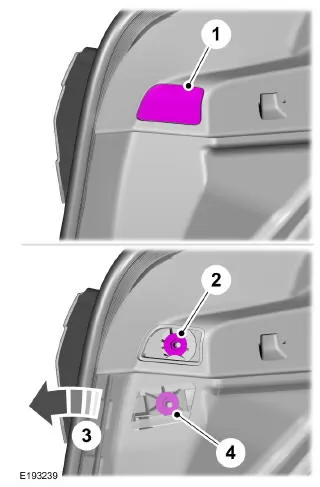

Ausbau der Rückleuchteneinheit, 4-Türer und 5-Türer

1. Den Abdeckrahmen vorsichtig entfernen.

2. Die Flügelmutter abschrauben.

3. Den Dichtungsgummi des Kofferraums sorgfältig entfernen und die Seitendichtung an der Karosserieinnenseite vorsichtig herausziehen, um Zugriff auf die zweite Flügelmutter zu erhalten.

4. Die Flügelmutter abschrauben.

5. Die Lampengruppe vorsichtig vom Fahrzeug wegziehen.

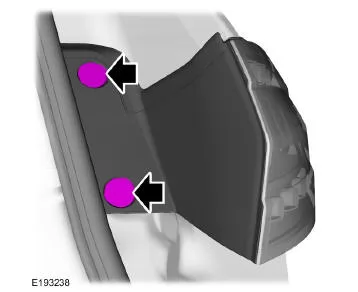

Ausbau der Rückleuchteneinheit, Kombi

1. Die Schraubenabdeckungen vorsichtig entfernen und die Schrauben entfernen.

2. Die Lampengruppe vorsichtig vom Fahrzeug wegziehen.

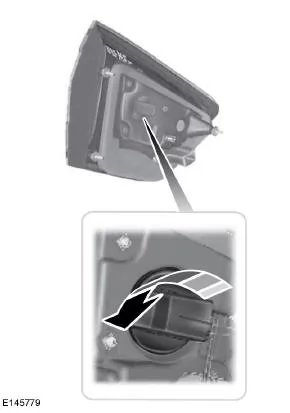

Die Glühlampe herausnehmen

1. Drehen Sie die Glühlampe gegen dem Uhrzeigersinn und nehmen Sie die Glühlampenfassung heraus.

2. Glühlampe von Lampenfassung abbauen.

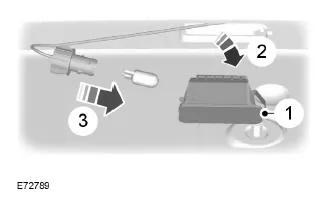

Austauschen der Glühlampe für die Kennzeichenleuchte

1. Den Federclip vorsichtig lösen.

2. Die Leuchte entfernen.

3. Die Glühlampe herausnehmen.
