Deaktivierungsschalter für Beifahrerairbagí

WARNUNG

Der Beifahrerairbag darf nicht unnötig deaktiviert werden: Eine unnötige Deaktivierung des Beifahrerairbags ist gefährlich. Der zusätzliche Schutz für den Beifahrer wird damit aufgehoben. Dadurch können schwere und sogar lebensgefährliche Verletzungen verursacht werden. Außer für den Einbau eines Kinderrückhaltesystems auf dem Beifahrersitz darf deshalb der Deaktivierungsschalter für den Beifahrerairbag nicht in die Position "OFF" geschaltet werden.

Der Deaktivierungsschalter für den Beifahrerairbag darf nur zum Deaktivieren des Beifahrerairbags, der Seitenairbags und des Beifahrer-Gurtstraffers verwendet werden, wenn ein Kinderrückhaltesystem auf dem Beifahrersitz installiert wird.

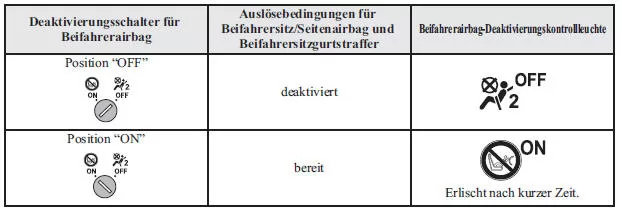

Wenn sich die Zündung in der Position "ON" befindet, leuchten beide Beifahrerairbag- Deaktivierungskontrollleuchten, unabhängig von der Position des Beifahrerairbag- Deaktivierungsschalters. Die Kontrollleuchte erlischt nach einer gewissen Zeit und wird danach wie in der folgenden Tabelle gezeigt ein- bzw. ausgeschaltet.

HINWEIS

Lassen Sie in den folgenden Fällen den Deaktivierungsschalter für den Beifahrerairbag von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/ Servicepartner, überprüfen:

• Die Beifahrerairbag-Deaktivierungskontrollleuchte leuchtet nicht für eine bestimmte Zeit, wenn die Zündung in die Position "ON" gestellt wird.
• Die Beifahrerairbag-Deaktivierungskontrollleuchte erlischt nicht nach kurzer Zeit, wenn sich die Zündung in der Position "ON" befindet (Beifahrerairbag- Deaktivierungsschalter befindet sich in der Position "ON").

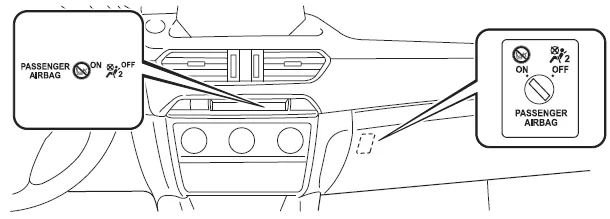

Schalterpositionen

Kontrollieren Sie vor dem Losfahren, ob der Deaktivierungsschalter für den Beifahrerairbag mit dem Hilfsschlüssel in die, für den Verwendungszweck geeignete Stellung gestellt ist.

WARNUNG

Den Schlüssel nicht im Deaktivierungsschalter für den Beifahrerairbag zurücklassen: Eine unbeabsichtigte Deaktivierung des Beifahrerairbags ist gefährlich. Bei einem Unfall wird der Beifahrer nicht richtig geschützt. Dadurch können schwere und sogar lebensgefährliche Verletzungen verursacht werden. Zur Vermeidung einer unbeabsichtigten Deaktivierung sollten Sie immer den Hilfsschlüssel in der gegenwärtig verwendeten LogIn-Fernbedienung zur Bedienung des Deaktivierungsschalters für den Beifahrersitz verwenden. Stecken Sie nach der Deaktivierung des Airbags den Hilfsschlüssel wieder in die Fernbedienung. Dadurch kann vermieden werden, dass der Schlüssel im Deaktivierungsschalter für den Beifahrerairbag zurückgelassen wird.

HINWEIS

Stecken Sie nach der Bedienung des Deaktivierungsschalters für den Beifahrerairbag den Hilfsschlüssel wieder in die Fernbedienung.

OFF

Der Beifahrerairbag, der Seitenairbag und der Beifahrersitzgurtstraffer werden nicht ausgelöst.

Umschalten in die Position OFF

1. Stecken Sie den Schlüssel in den Deaktivierungsschalter für den Beifahrerairbag und drehen Sie ihn in die Position "OFF".

2. Ziehen Sie danach den Schlüssel ab.

3. Kontrollieren Sie, ob die Airbag-Deaktivierungskontrollleuchte beim Einschalten der Zündung auf "ON" weiter leuchtet.

Die Front- und Seitenairbags des Beifahrers bleiben deaktiviert, solange bis der Deaktivierungsschalter für den Beifahrerairbag wieder in die Position "ON" gestellt wird.

ON

Der Beifahrerairbag, der Seitenairbag und der Beifahrersitzgurtstraffer werden ausgelöst.

Aktivieren Sie das System nur, wenn kein Kinderrückhaltesystem auf dem Beifahrersitz installiert ist.

Umschalten in die Position ON

1. Stecken Sie den Schlüssel in den Deaktivierungsschalter für den Beifahrerairbag und drehen Sie ihn in die Position "ON".

2. Ziehen Sie danach den Schlüssel ab.

3. Kontrollieren Sie, ob die Airbag-Deaktivierungskontrollleuchte beim Einschalten der Zündung auf "ON" weiter leuchtet. Die Airbag-Deaktivierungskontrollleuchte erlischt nach kurzer Zeit.

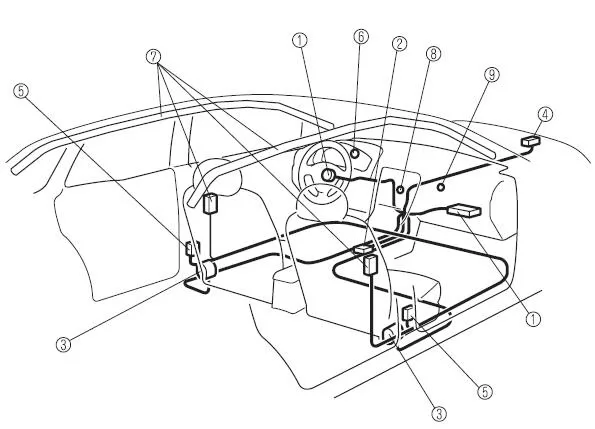

Komponenten des Insassen-Rückhaltesystems

1. Fahrer/Beifahrerairbags und Treibsätze
2. Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)
3. Vordersitz-Gurtstraffer
4. Vordere Airbagsensoren
5. Seitenaufprallsensoren
6. Airbag/Vordersitzgurtstraffer-Warnleuchte
7. Seiten- und Kopf-Schulter-Airbags und Treibsätze
8. Beifahrerairbag-Deaktivierungskontrollleuchte
9. Deaktivierungsschalter für Beifahrerairbag

Auslösung des Insassen-Rückhaltesystems

Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet.

Zur Verminderung der Verletzungen im Falle eines Unfalls funktionieren die Rückhaltesystem-Airbags zusammen mit den Gurtstraffern.

Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.

Vordersitz-Sicherheitsgurtstraffer

Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die Vordersitz-Sicherheitsgurtstraffer ausgelöst. Außerdem wird bei einem Seitenaufprall der Gurtstraffer auf der Aufprallseite ausgelöst. Die Gurtstraffer werden je nach der Art der Airbags verschieden ausgelöst. Für Einzelheiten zur Auslösung der Gurtstraffer wird auf "Auslösekriterien des Insassen-Rückhaltesystems" (Seite 2-58) verwiesen.

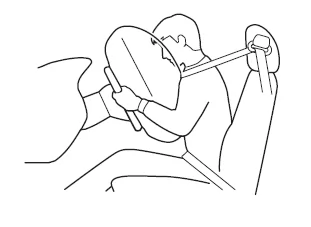

Fahrerairbag

Der Fahrerairbag befindet sich im Lenkrad.

Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem Kopf und der Brust gegen das Lenkrad prallt.

Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt "Auslösekriterien des Insassen-Rückhaltesystems" verwiesen

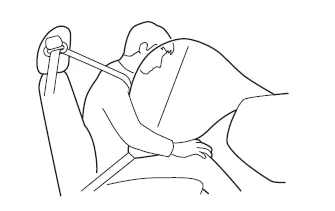

Beifahrerairbag

Der Beifahrerairbag befindet sich im Armaturenbrett auf der Beifahrerseite.

Die Auslösung des Beifahrerairbags ist gleich wie beim vorher beschriebenen Fahrerairbag.

Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt "Auslösekriterien des Insassen-Rückhaltesystems" verwiesen

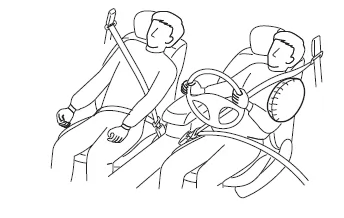

Seitenairbags

Die Seitenairbags befinden sich in den Vordersitzlehnen auf der Außenseite.

Bei einem stärkeren Seitenaufprall sprechen die Airbagsensoren an und der Seitenairbag auf der Aufprallseite wird sofort aufgeblasen. Der Seitenairbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer bzw. der Beifahrer mit der Brust gegen Innenteile, wie die Tür oder das Fenster prallt.

Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt "Auslösekriterien des Insassen-Rückhaltesystems" verwiesen

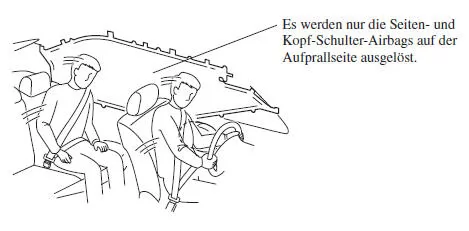

Kopf-Schulter-Airbags

Die Kopf-Schulter-Airbags befinden sich in den vorderen und hinteren Fenstersäulen und in der Dachkante auf beiden Seiten.

Bei einem stärkeren Seitenlaufprall sprechen die Airbagsensoren an und der Kopf-Schulter- Airbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Beifahrer mit dem Kopf gegen Innenteile, wie die Tür oder das Fenster prallt.

Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt "Auslösekriterien des Insassen-Rückhaltesystems" verwiesen

Warnleuchte/Signal

Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.

Siehe "Warn- und Anzeigeleuchten" auf Seite 4-38.

Siehe "Airbag/Vordersitzgurtstraffer-Warnsignal" auf Seite 7-54.
