Volvo V60: Startbatterie - Austausch

Die Startbatterie im Fahrzeug kann ohne Zuhilfenahme einer Werkstatt ausgewechselt werden.

Die Starterbatterie ieine konventionelle 12 V-Batterie.

Ausbau

Zuallererst: Den Transponderschlüssel aus dem Zündschloabziehen und vor dem Lösen von elektrischen Anschlüssen mindestens 5 Minuten warten - dieZeit ierforderlich, damit die Elektroanlage des Fahrzeugs wichtige Informationen in den Steuergeräten speichern kann.

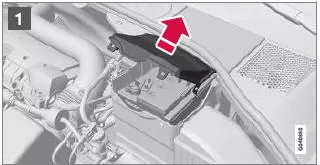

1. Die Clips an der vorderen Abdeckung öffnen und die Abdeckung abnehmen.

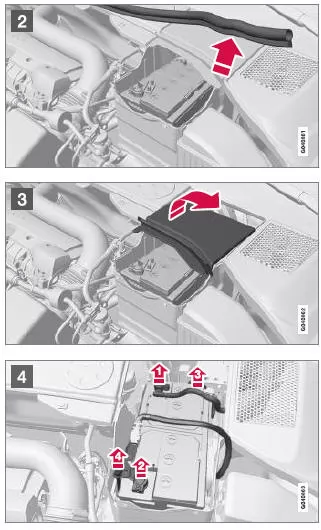

2. Die Gummileiste lösen, dasich die hintere Abdeckung entfernen lässt.
3. Die hintere Abdeckung lösen. Die Abdeckung dazu um eine Viertelumdrehung drehen und abheben.

1. Das schwarze Minuskabel lösen.
2. Das rote Pluskabel lösen.
3. Den Entlüftungsschlauch von der Batterie lösen.
4. Die Schraube, die die Batteriehalterung hält, lösen.

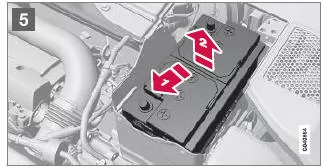

1. Die Batterie zur Seite schieben.
2. Herausheben.

Querstrebe bei R-Design

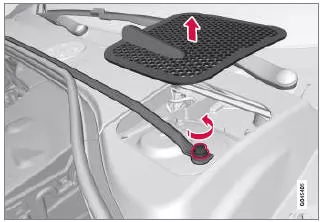

Querstrebe und Windlauf.

Fahrzeuge mit R-Design verfügen über eine Querstrebe, die ausgebaut werden musbevor die Startbatterie gewechselt werden kann.

1.  Die Windläufe auf der rechten und linken Seite entfernen. Vorsichtig mit einem Kunststoffmesser o. Ä. hebeln.
2.  Die Schrauben (eine auf der rechten und eine auf der linken Seite), mit denen die Querstrebe befestigt ist, lösen und entfernen.
3.  Die Querstrebe entfernen.

   > Nun kann die Startbatterie wie im vorigen Abschnitt beschrieben ausgebaut werden.

• Der Einbau der Querstrebe erfolgt in umgekehrter Reihenfolge.

Einbau

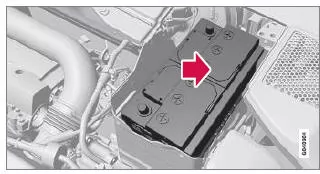

1. Die Batterie in den Batteriekasten stellen.
2.  Die Batterie nach innen und zur Seite führen, bis sie die Hinterkante des Kastens berührt.
3.  Klammer, die die Batterie hält, festschrauben.
4. Den Entlüftungsschlauch anschlieΤen.

   > Kontrollieren, daer korrekt an die Batterie und den Auslain der Karosserie angeschlossen ist.

5.  Das rote Pluskabel anschlieΤen.
6.  Das schwarze Minuskabel anschlieΤen.
7.  Die hintere Abdeckung andrücken (siehe vorigen Abschnitt "Ausbau").
8.  Die Gummileiste montieren (siehe "Ausbau").
9.  Die vordere Abdeckung einsetzen und mit den Clips befestigen (siehe "Ausbau").

Weitere Informationen zur Startbatterie des Fahrzeugs siehe Starthilfe mit Batterie .
