Hyundai i40: Ausführung AFLS

1.Stellen Sie den Motor ab.

2.Drehen Sie den Lichtschalter in die Abblendlichtstellung.

3.Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.

4.Lassen Sie den Motor an.

5.Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.

6.Das Fahrzeug muss auf ebenem Untergrund stehen.

7.Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.

8.Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

9.Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

Um das Abblend- und Fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw.

gegen den Uhrzeigersinn.

Nebelscheinwerfer einstellen

Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer.

Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer. Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

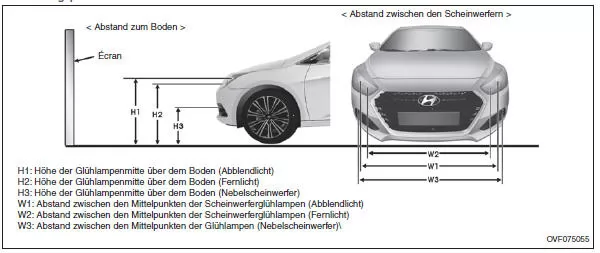

Ausrichtungspunkt

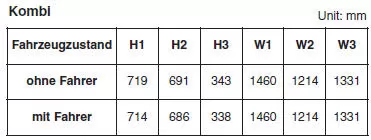

Kombi

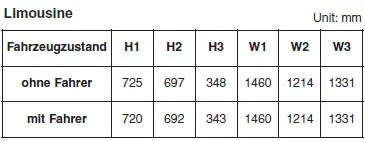

Limousine

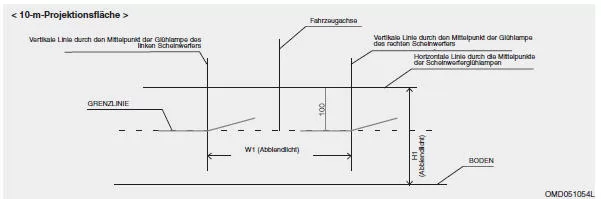

Abblendlicht (Fahrerseite)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

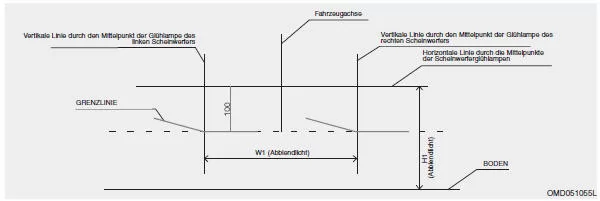

Abblendlicht (Beifahrerseite)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

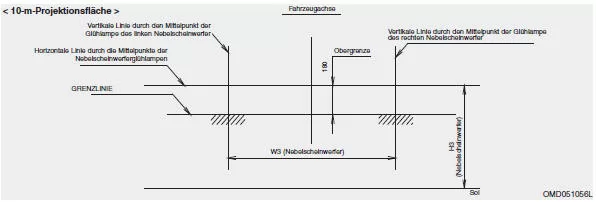

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.

2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Glühlampe der seitlichen Blinkleuchten ersetzen

Für den Fall, dass Wasser in den Glühlampenstromkreis eindringt, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.
