Volvo V60: Kombiinstrument, analog - Übersicht

Im Informationsdisplay des Kombinationsinstruments werden Informationen zu bestimmten Funktionen des Fahrzeugs sowie Mitteilungen angezeigt.

Informationsdisplay

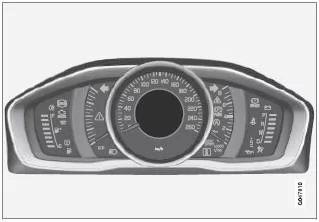

Informationsdisplay, analoges Instrument.

Im Informationsdisplay des Kombinationsinstruments werden Informationen zu bestimmten Fahrzeugfunktionen angezeigt, z.B. Tempomat und Bordcomputer, sowie Mitteilungen.

Die Information wird mit Symbolen und Text angezeigt. Weitere Beschreibungen sind unter den Funktionen zu finden, die das Display verwenden.

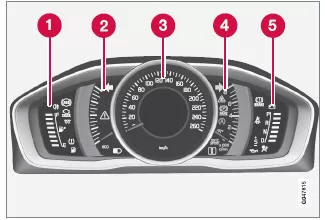

Messinstrumente und Anzeigen

1. Tankanzeige. Wenn die Anzeige nur noch auf einer weiΤen Marke1 steht, beginnt das gelbe Kontrollsymbol für niedrigen Kraftstoff-Füllstand zu leuchten. Siehe auch Bordcomputer - ergänzende Informationen  und Kraftstoff einfüllen .
2. Eco meter. Das Messinstrument zeigt an, wie sparsam das Fahrzeug gefahren wird.

   Je höher der Ausschlag auf der Skala, desto sparsamer.

3. Tachometer
4. Drehzahlmesser. Das Messinstrument gibt die Motordrehzahl in tausend Umdrehungen pro Minute an.
5. Ganganzeige2/Anzeige des eingelegten Gangs3. Siehe auch Ganganzeige* , Automatikgetriebe - Geartronic*  oder Automatikgetriebe - Powershift* .

Kontroll- und Warnsymbole

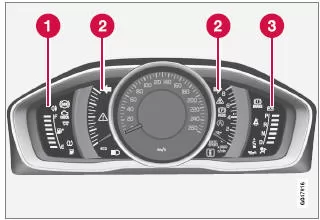

Kontroll- und Warnsymbole, analoges Instrument.

1. Kontrollsymbole
2. Kontroll- und Warnsymbole
3. Warnsymbole4

2 Schaltgetriebe
3 Automatikgetriebe.
4 Nicht alle Motorausführungen verfügen über ein Warnsystem für mangelnden Κldruck. In diesen Fahrzeugen wird das Symbol für zu niedrigen Κldruck nicht angezeigt, sondern die Warnung erfolgt durch Text auf dem Display. Zu weiteren Informationen siehe Motoröl - allgemein .

Funktionskontrolle

Alle Kontroll- und Warnsymbole auΤer den Symbolen in der Mitte des Informationsdisplays leuchten in Schlüsselstellung II oder beim Anlassen des Motors auf. Nachdem der Motor angesprungen ist, müssen sämtliche Symbole erlöschen, auΤer dem Symbol für die Feststellbremse, das ererlischt, wenn die Feststellbremgelöwird.

Wenn der Motor nicht startet oder die Funktionskontrolle in Schlüsselstellung II ausgeführt wird, erlöschen sämtliche Symbole innerhalb einiger Sekunden mit Ausnahme des Symbols für Fehler in der Abgasreinigungsanlage des Fahrzeugs und des Symbols für niedrigen Κldruck.
