Volvo V60: Kombinationsinstrument, digital - Übersicht

Im Informationsdisplay des Kombinationsinstruments werden Informationen zu bestimmten Funktionen des Fahrzeugs sowie Mitteilungen angezeigt.

Informationsdisplay

Informationsdisplay

Informationsdisplay, digitales Instrument*.

Im Informationsdisplay des Kombinationsinstruments werden Informationen zu bestimmten Fahrzeugfunktionen angezeigt, z.B. Tempomat und Bordcomputer, sowie Mitteilungen.

Die Information wird mit Symbolen und Text angezeigt. Weitere Beschreibungen sind unter den Funktionen zu finden, die das Display verwenden.

Messinstrumente und Anzeigen

Für das digitale Kombinationsinstrument können verschiedene Themen gewählt werden.

Mögliche Themen sind Elegance, Eco und Performance.

Ein Thema kann nur bei laufendem Motor gewählt werden.

Zum Wählen des Themas auf die OK-Taste des linken Lenkradhebels drücken und die Menüoption Themen durch Drehen des Daumenrads am Lenkradhebel wählen. Die OKTaste drücken. Zum Auswählen des Themas das Daumenrad drehen und die Auswahl durch Drücken der OK-Taste bestätigen.

Bei bestimmten Modellvarianten idas Erscheinungsbild des Bildschirms in der Mittelkonsole an das Thema des Kombinationsinstruments angepasst.

Mit dem linken Lenkradhebel können Sie auch Kontraund Farbe des Kombinationsinstruments einstellen.

Für weitere Information zur Menübenutzung siehe Menübenutzung - Kombinationsinstrument .

Das Thema sowie die Kontrast- und Farbeinstellungen können für jeden Transponderschlüssel separat gespeichert werden*, siehe

5 Sobald die Displaymitteilung "Entfernung bis Tank leer:" "----" anzeigt, wechselt die Farbe der Marke auf Rot.
6 Schaltgetriebe
7 Automatikgetriebe.

Transponderschlüssel - Personalisierung* .

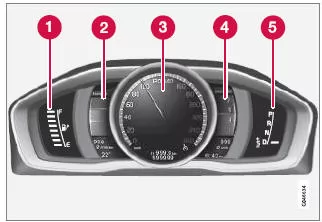

Messinstrumente und Anzeigen, Thema "Elegance".

1. Tankanzeige. Wenn die Anzeige nur noch auf einer weiΤen Marke5 steht, beginnt das gelbe Kontrollsymbol für niedrigen Kraftstoff-Füllstand zu leuchten. Siehe auch Bordcomputer - ergänzende Informationen  und Kraftstoff einfüllen .
2. Temperaturanzeige für Kühlmittel des Motors
3. Tachometer
4. Drehzahlmesser. Das Messinstrument gibt die Motordrehzahl in tausend Umdrehungen pro Minute an.
5. Ganganzeige6/Anzeige des eingelegten Gangs7. Siehe auch Ganganzeige* , Automatikgetriebe - Geartronic*  oder Automatikgetriebe - Powershift* .

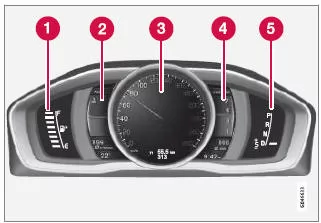

Messinstrumente und Anzeigen, Thema "Eco".

1. Tankanzeige. Wenn die Anzeige nur noch auf einer weiΤen Marke5 steht, beginnt das gelbe Kontrollsymbol für niedrigen Kraftstoff-Füllstand zu leuchten. Siehe auch Bordcomputer - ergänzende Infor-mationen  und Kraftstoff einfüllen .
2. Eco guide. Siehe auch Eco guide & Power guide* .
3. Tachometer
4. Drehzahlmesser. Das Messinstrument gibt die Motordrehzahl in tausend Umdrehungen pro Minute an.
5. Ganganzeige6/Anzeige des eingelegten Gangs7. Siehe auch Ganganzeige* , Automatikgetriebe - Geartronic*  oder Automatikgetriebe - Powershift* .

6 Schaltgetriebe
7 Automatikgetriebe.
5 Sobald die Displaymitteilung "Entfernung bis Tank leer:" "----" anzeigt, wechselt die Farbe der Marke auf Rot.
8 Nicht alle Motorausführungen verfügen über ein Warnsystem für mangelnden Κldruck. In diesen Fahrzeugen wird das Symbol für zu niedrigen Κldruck nicht angezeigt, sondern die Warnung erfolgt durch Text auf dem Display. Zu weiteren Informationen siehe Motoröl - allgemein .

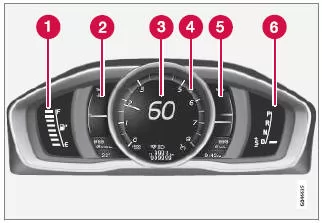

Messinstrumente und Anzeigen, Thema "Performance".

1. Tankanzeige. Wenn die Anzeige nur noch auf einer weiΤen Marke5 steht, beginnt das gelbe Kontrollsymbol für niedrigen Kraftstoff-Füllstand zu leuchten. Siehe auch Bordcomputer - ergänzende Informationen  und Kraftstoff einfüllen .
2. Temperaturanzeige für Kühlmittel des Motors
3. Tachometer
4. Drehzahlmesser. Das Messinstrument gibt die Motordrehzahl in tausend Umdrehungen pro Minute an.
5. Power guide. Siehe auch Eco guide & Power guide* .
6. Ganganzeige6/Anzeige des eingelegten Gangs7. Siehe auch Ganganzeige* , Automatikgetriebe - Geartronic*  oder Automatikgetriebe - Powershift* .

Kontroll- und Warnsymbole

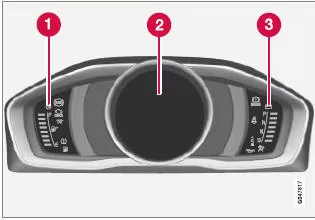

Kontroll- und Warnsymbole, digitales Instrument.

1. Kontrollsymbole
2. Kontroll- und Warnsymbole
3. Warnsymbole8

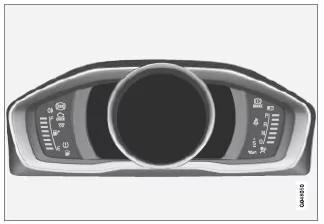

Funktionskontrolle

Alle Kontroll- und Warnsymbole auΤer den Symbolen in der Mitte des Informationsdisplays leuchten in Schlüsselstellung II oder beim Anlassen des Motors auf. Nachdem der Motor angesprungen ist, müssen sämtliche Symbole erlöschen, auΤer dem Symbol für die Feststellbremse, das ererlischt, wenn die Feststellbremgelöwird.

Wenn der Motor nicht startet oder die Funktionskontrolle in Schlüsselstellung II ausgeführt wird, erlöschen sämtliche Symbole innerhalb einiger Sekunden mit Ausnahme des Symbols für Fehler in der Abgasreinigungsanlage des Fahrzeugs und des Symbols für niedrigen Κldruck.
